德國專業光伏電站測試設備，太陽能組件檢測儀器，光伏電站運維儀表生產商--德國GMC-I高美測儀提供完整的關于光伏測試的完整解決方案，并提供專業的技術咨詢和售后服務。光伏電站測試一般會用到哪些儀器儀表？總的來說，一般會有如下的測試設備需求：

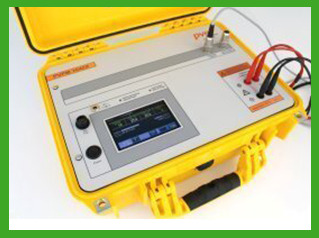

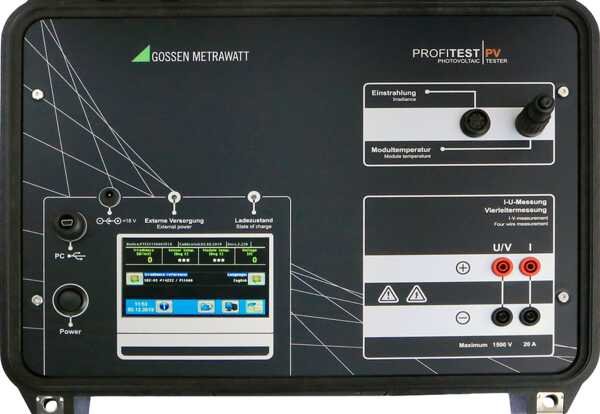

光伏電站IV曲線測試儀Profitest PV

主要功能：

測量戶外不同溫度和輻照度條件下組件的功率、開壓、短路電流以及Z大功率點電壓電流并轉化為STC標準條件下數據，同時能夠通過算法計算出串聯電阻Rs，方便查找組件以及組件連接問題。

應用場景：

光伏系統污漬和灰塵遮擋損失

光伏陣列溫升損失

光伏組件功率衰降

光伏系統串并聯失配損失

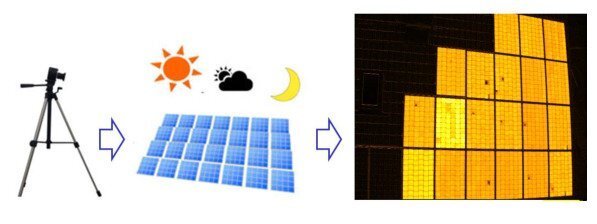

白天EL檢測系統DaySy

主要功能：

可以在白天獨立工作的EL檢測系統，每周7天，每天24小時

支持的PV技術類型：c-Si,CIS,和a-Si

圖像穩定

先進的組件檢測界面

完整的光伏組串檢測，Z大到1000V 10A

組件直接供電或是直流電源供電操作使用

鎖像熱成像選項

應用場景：

檢測光伏組件的內部缺陷、隱裂、碎片、虛焊、斷柵以及不同轉換效率單片電池異常現象

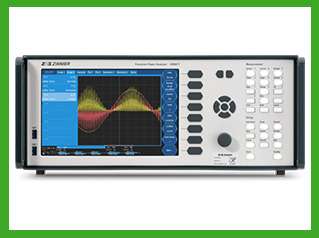

光伏逆變效率測試儀LMG671

主要功能：

儀器精度不受功率因數影響

1-7通道可選，目前市場上通道數和精度Z高的產品

電流傳感器可以由主機供電，方便現場操作

250V/400V/600V/1000V檔位設定，測試精度更高

多種濾波器設定可調

為客戶量身定制的適用于電站現場測試的傳感器

應用場景：

光伏逆變器效率測試，升壓變壓器效率測試，電能質量測試

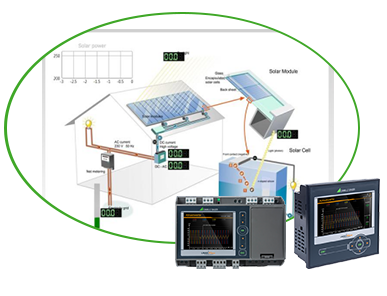

光伏電站并網電能質量測試儀MAVOWATT系列

主要功能：

依據CGC/GF003.1：2009驗收標準，需要對逆變后電能質量進行測量，并滿足國家電能質量標準。

測試方法：

斷開連接，測量電網電能質量

連接后測量并網前電能質量。Z終判斷逆變后電能質量是否合格。

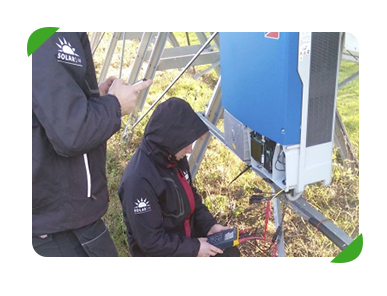

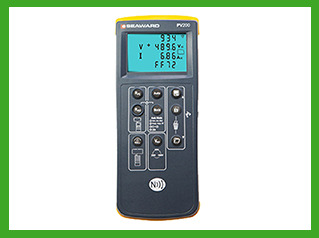

光伏安規測試和IV曲線測試SolarLink Test Kit PV150/PV200

主要功能：

按照IEC62446-1：2018《并網光伏系統 系統 文件、試運行測試和檢查的Z低要求》標準進行測試

測試項目：

極性測試

絕緣測試、

接地保護導體的連續性測試

開路電壓和短路電流測試

功能測試，同時記錄輻照度，溫度，角度等參數

IV曲線測試（PV200適用）

當我們測試光伏組件IV曲線時，有故障的組件可以通過IV曲線的問題反映出來即光伏組件IV曲線問題，常見的IV曲線異常情況包括：低電流，水平腿陡坡（斜率增大），階梯（凹陷），豎直腿淺坡（斜率減少），低電壓等，從曲線異常可以看出組件的哪些潛在光伏組件IV曲線問題呢？

IV曲線異常原因

 1.低電流產生原因：

光伏陣列臟污、污垢，光伏組件劣化，使用的輻照度讀數不準確；
2.水平腿陡坡（斜率增大）產生原因：

pv電池中的分流路徑，pv電池連接中的分流路徑，組件lsc不匹配；
3.階梯（凹陷）產生原因：

陣列或組件局部遮擋、污漬，陣列的連接阻值大，組件串聯電阻增加；
4.豎直腿淺坡（斜率減少）產生原因：

組件串聯電阻增加，組件或陣列互連處故障，光伏配線損壞或故障；
5.低電壓產生原因：

旁路二極管故障，組串明顯的、均勻的遮擋，電勢誘導衰減（PID）；

1.目前市面上可全天候組件EL測試儀，更高的安全性和便利性；


2.更高的現場EL檢測效率，24小時EL測試設備對24小時的檢測產出大大提高；

3、EL+PL技術共同發現組件問題

4、無需攜帶電源，直接利用光伏電站取電

24小時EL測試設備

1、光伏組件I-V曲線測試的是什么參數？

太陽能光伏電池或組件產生的電能是電流（I）和電壓（V）特性的函數。在改變連接到PV電池或組件上的電力負載的同時，測量電流和電壓之間的關系，得出的伏安特性曲線（I-V）如圖所示。曲線與電流和電壓軸的交接點分別表示短路電流Is/c和開路電壓Vo/c。

光伏IV曲線測試儀使用

電能功率是電流和電壓的乘積，所以通過測得的電壓電流數據可以生成功率與電壓的函數曲線如圖所示。功率電壓函數曲線顯示出在哪個點功率Z大（Pmax）。在I-V曲線中顯示了對應的Z大功率點Mpp。在Impp電流和Vmpp電壓下運行PV組件將產出Z大功率。
2、STC是什么，為什么它很重要？

所有PV組件上都有標明其性能的相關信息銘牌，包括開路電壓Vo/c，短路電流Is/c，Z大功率點的電壓和電流（VmppandImpp）以及Z大功率Pmax。在生產PV組件時，廠家就是根據伏安特性曲線的測量（I-V）來檢測和標定其額定M牌數值。 PV組件產生的電壓和電流跟輻照水平，輻射光譜含量以及組件溫度相關。如果PV組件的額定M牌要想有意義，我們需要知道是在測量結果的測量條件。
生產廠商要在輻照度為1000W/m2，模溫在25℃以及使用AM1.5的等效輻射源的標準條件下（STC）測量其額定銘牌的相關數值。如果我們想要直接比較現場實測和額定銘牌上的性能數據，測量結果需要轉化成STC下的數值。這種轉化需要知道測量時的輻照度和PV組件溫度。
3、PV組件溫度傳感器需要安裝在什么位置？
IEC61829光伏發電陣列_I-V特性的現場實測建議，帶有扁平導線的平板熱傳感器需要安裝在組件后板的中間位置。熱傳感器必須距離接線盒10cm以上，安裝方式不能改變PV組件溫度。
可以使用紅外測溫儀來測量PV組件溫度嗎？紅外線溫度測試裝置的精度會受被測物表面的輻射率（紅外發射能量）的影響。只有在根據PV組件后板輻射率進行過校正，溫度測量精度達到±1℃（根據IEC61829：2015）的情況下才能使用紅外測溫儀。
4、太陽光輻照度計應該安裝在什么位置？
為了確保采集的數據是有意義的，光輻照度計在待測PV系統上的正確安裝是很重要的。改變參考電池與陽光之間的夾角對輻照度的測量結果的影響是顯著的。輻照度計的安裝平面需與光伏組件平面平行，角度出保持在±2°以內。輻照度計的安裝還必須保證它不會遮擋到待測光伏組件的任何部位。要想獲取準確而具有可重復性的測量結果，Z好將輻照度計機械式地固定在光伏組件框架上。
5、在低輻照條件下可以進行I-V曲線測量嗎？
I-V曲線形狀會隨輻照度而變化，若低于臨界輻照水平，曲線形狀會發生巨大變化。這將造成對系統性能的錯誤評估。在低輻照水平下進行測量，很可能會產生不良的測量結果。
光伏串和陣列的性能測量需要在穩定輻照條件下進行，并且陣列平面的輻照度數值要在400Wm2以上。在測量結果進行STC轉化時，IEC61829:2005光伏陣列-現場I-V實測建議要求總平面輻照度至少達到700W/m2。
6、在I-V曲線測量時如果輻照度變化會發生什么？
理想情況下，I-V曲線測量應該在幾乎無風的晴朗天氣進行。輻照度的變化將會引起PV組件的溫度變化從而影響I-V曲線的測量精度。在測量開始前，如果輻照度顯著增加，那么PV組件溫度就不會穩定下來。I-V曲線測量過程中的輻照度變化會影響I-V曲線形狀。然而，現實情況是時間和標準限制了測量執行的時間。I-V曲線測量應該在Z可能的穩定條件下進行，并且應該記錄下輻照度和PV溫度的變化。如果輻照度的變化改變了I-V曲線的形狀，那么就要進行重新測量。
7、I-V曲線檢測的好處是什么？

 功率是電流和電壓的乘積，所以任何可能減小電流或電壓的變量都將導致功率的降低。I-V曲線形狀或輪廓為PV組件或串的性能提供一個高效的可視化的檢測。實時功率監測系統提供了實際發電量的指示，然而，如果實際產量小于設計數據，那么他們提供不了任何信息，必須使用其它測量工具來識別PV系統性能不足的根本原因。如果在測量時，安裝好的光伏陣列的I-V曲線顯示出斜率的顯著變化，曲線形狀出現“駝峰”或變化，那么就表明單個或多個獨立組件出現了問題。  在安裝或試運行或定期檢查過程中，進行I-V曲線評估和系統測試可以幫助驗證是否所有組件都是健康的，并且是在其指定參數下穩定工作。
8、光伏I-V曲線測試為什么重要？
 I-V曲線為獲取太陽能光伏組件或陣列的性能提供了一個快速而有效的方式。對于一個良好工作的光伏系統，曲線形狀應該符合正常輪廓，并且Is/c，Impp，Vo/c，Vmpp和Pmax的測量值應該符合在其測量條件下的預期。作為生產流程的一部分，組件在輻照度1000W/m2，模溫25℃和AM1.5的標準條件下（STC）進行測量。I-V曲線數據測量的同時測得的輻照度值和模溫可被用來將現測I-V曲線轉化成STC下的結果。轉化后的結果就可用來和額定銘牌上的數值進行直接對比。在工廠階段，測試是用來識別任何制造問題，并驗證特定組件的功率等級，以將其包含在產品數據表和規格中。一旦組件或陣列已被安裝在現場，I-V曲線監測可用來驗證新系統的輸出的實際功率是否接近于預期值。 如果存在差別，I-V曲線的形狀分析可用來識別性能不佳的根本原因，并采取補救措施。
9、光伏I-V曲線測試只在安裝過程中有用嗎？
不，隨時間推移，定期I-V曲線測試是檢查系統性能惡化的高效方法。它可以用來識別并定位組件或線纜問題，并將發電性能和先前的性能數據或產品質保數據進行比較。I-V曲線測量也可以，并演示組件清洗后的性能改善效果。
10、光伏PV填充因子是什么？
填充因子（FF）是實際獲得的Z大功率，圖中藍色區域表示，與產品短路電流Is/c和開路電壓Vo/c乘積的比例，圖中淡藍色區域表示。填充因子本質上是衡量PV組件效率的方法，理論Z大值取決于組裝光伏組件所用硅的類型等因素。然而，預期值的偏離或填充因子的變化可以顯示出錯誤的發生。

組件I-V特性檢測儀操作

11、光伏輻照度和溫度如何影響I-V曲線？
光伏PV組件的性能受多個因素的影響，其中包括溫度和輻照度。PV組件的開路電壓Vo/c隨著電池元件溫度的變化而變化，隨著溫度的升高，由于環境的變化或在發電過程中產生的內部能量損耗，開路電壓Vo/c將會降低。這反過來導致輸出功率的降低。太陽能光伏系統的設計必須考慮到光伏組件的溫度系數，比較運行環境下電池板的預期平均溫度和STC下的數據來計算組件輸出。 同樣的道理，輻照度也會影響組件性能，光照的減少首先會導致電流的減小，從而必然導致輸出功率的降低。
12、 光伏測試儀I-V曲線監測的典型問題有哪些？--IV曲線測量設備問題
對于一個特定的組件或租串，其曲線形狀和填充因子間的差異可以表明產品質量，功率性能或光伏系統安裝上的問題。安裝上的重要問題會對期望的I-V曲線產生影響，包括組件腐蝕和陰影，高線阻或組件間的連接問題和生產或規格差異或光伏電池損壞所造成的組件不匹配問題。iv曲線測試儀可當作一個診斷工具來識別，定位和修正所有這些問題。
13、光伏I-V曲線測試儀是如何工作的？
 I-V曲線測試儀是一種專用設備，它可以掃描連接到太陽能光伏組件或組串上的電子負載，并可以在掃描過程中對電流和電壓進行多點測量。一組電流電壓數值用來直接繪制I-V曲線或者計算并繪制P-V曲線。
為了抵消外部因素如溫度和輻照度的影響，I-V曲線監測儀測量和記錄輻照度和溫度，使得測量結果可以進行STC轉換，以確保和PV組件規格進行準確對比。 一些I-V曲線測試儀儀也可以連接PV組件的資料庫從而使現場測量值可以即刻與制造商的標稱值進行對比，來驗證所安裝系統的系統的正確性。
14、 I-V曲線監測儀如何與其它太陽能光伏調試和定期檢測儀器協同工作？
太陽能光伏系統的安裝不僅包括安裝時的性能與效率測試，還包括系統是否正確安全接線的檢測。這些測試應該定期進行以確認運行時的安全性和性能表現。“IEC62446:2016GridconnectedPVsystems”定義了太陽能光伏系統文件，調試和監測的Z低要求。盡管這是非強制性的，但各國也已在其國家認證計劃中采納了IEC62446:2016的原則，其中包括英國的MCS。總的來說，該標準規定了提供給客戶的在太陽能光伏系統安裝后的測試，信息和文件，以及初期（定期）的電力監測和測試要求。在調試過程中至少要進行的必要性測試包括接地連續性測量，開路電壓，短路電流，絕緣和輻照度。I-V曲線監測也可以添加進這個列表來獲得已安裝系統的性能特性。

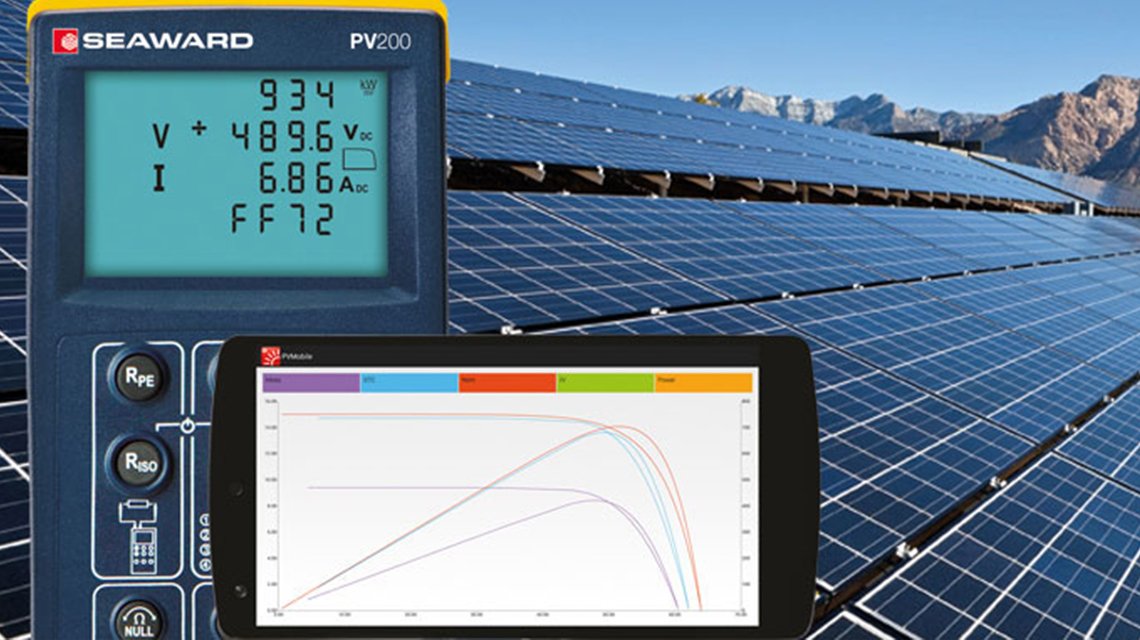

15、光伏組件IV曲線測試儀PV200如何進行IV曲線測試？

組件I-V特性檢測儀操作

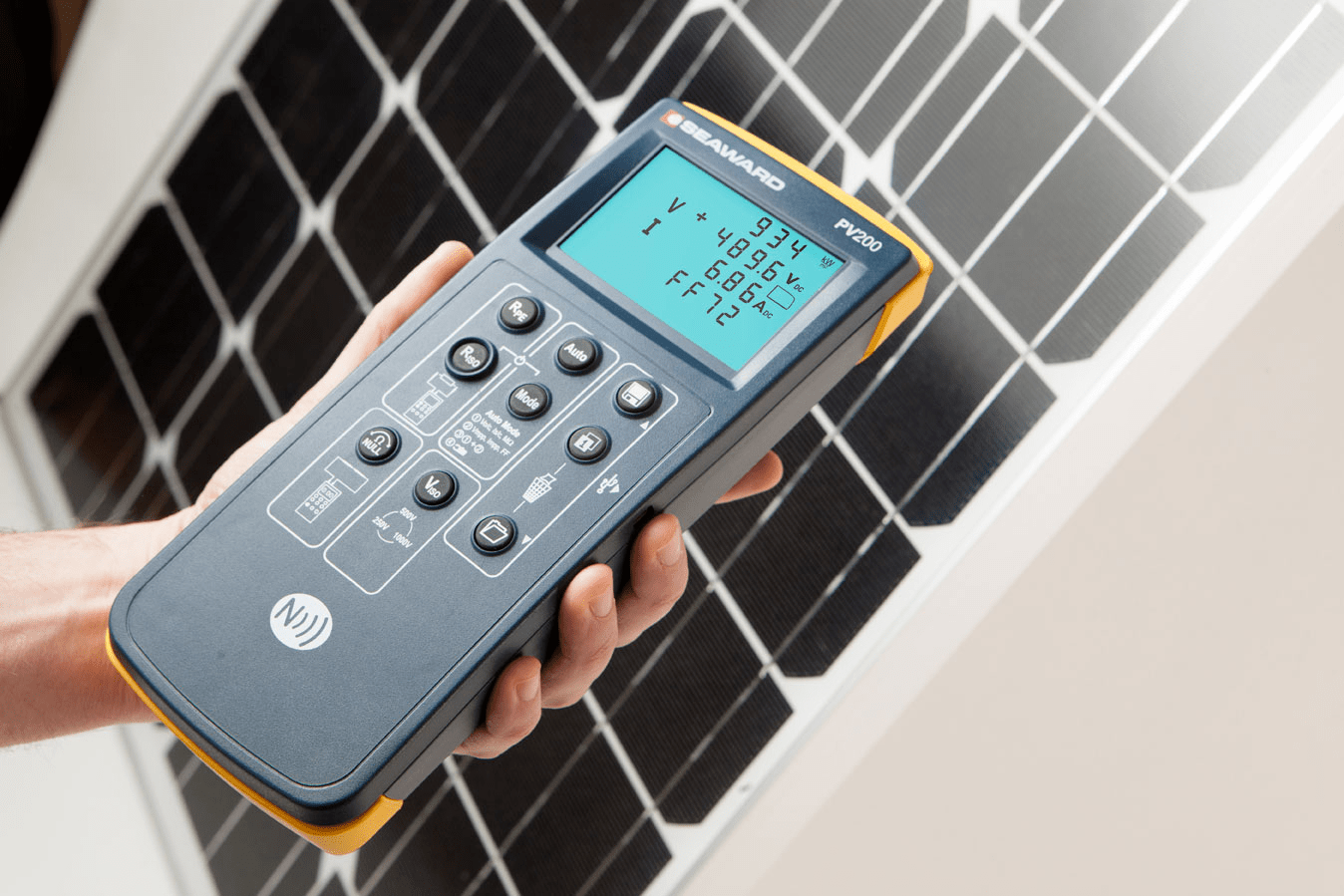

光伏PV200測試儀伏安特性曲線監測，PV200為PV系統提供了一種高效、有效的測試和診斷解決方案，實現了IEC62446:6所要求的所有調試測試，并根據IEC61829:2015的標準對I-V曲線進行快速和準確的測量。當與SolarSurvey200R輻照度計結合使用時，PV200的測量數據可以被轉換為STC下的曲線，使用PVMobile應用或SolarCert元素軟件，允許直接與PV組件制造商發布的數據進行比較。
